Тотальное управление качеством

Графики и схемы

Блок схемы процесса

Что такое блок-схема процесса?

Блок-схема - это графическое отображение процесса, которое четко показывает нам, как протекает процесс. Блок-схема показывает систематическую последовательность этапов выполнения работы и то, какие группы вовлечены в процесс.

Для чего используют блок-схемы?

  • Документировать и описывать текущий процесс.
  • Разрабатывать модификации к текущему процессу или исследовать то, где могут возникнуть проблемы.
  • Разрабатывать совершенно новый процесс.
  • Определять как, когда и где , измерять текущий процесс, чтобы убедиться, соответствует ли он устойчивым требованиям.

Типы блок-схем
Блок схема макро уровня:



Блок-схема микроуровня:

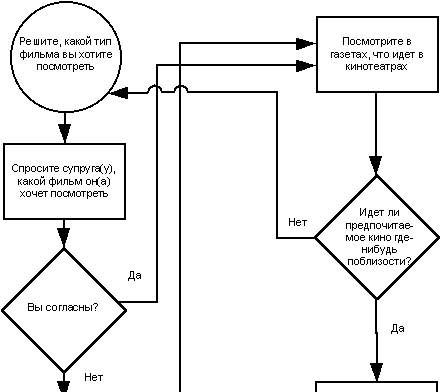

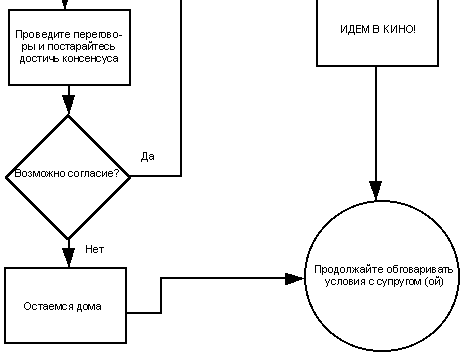

"Идем в кино"

Как построить блок-схему?

Блок-схема процесса представляет собой планирование этапов по завершению работы. Для того, чтобы показать определенные виды деятельности, используются особые символы

Круг Прямоугольник Ромб Стрелка

Начальный и конечный этапы Этапы, виды деятельности внутри процесса Ситуации, требующие принятия решения Направление от одного деятельности к другому

Можно использовать символы в виде точек, чтобы показать второстепенное направление процесса (пример: копия используемого бланка возвращается к создателю).

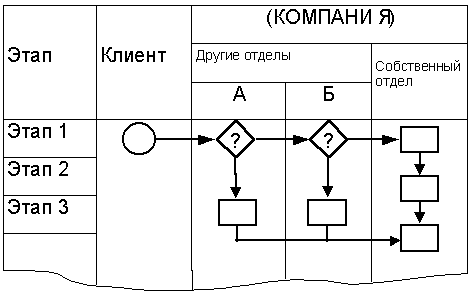

Первый ряд используется для того, чтобы разделить процесс на сферы ответственности.

Первая колонка используется для того, чтобы определить общие этапы и их продолжительность.

Этапы должны быть организованы так, чтобы каждый этап попадал в нужную сферу ответственности.

Когда использовать блок-схемы?

Блок-схема процесса требуется в этапах "Текущая ситуация" и "Стандартизация"; однако, блок-схемы также можно использовать в этапах "Основания для улучшения", "Анализ", "Контрмеры"
