Непрерывное улучшение бизнес-процессов на базе стандартов ERP и  ИСО серии 9000

Опубликовано в журнале «Методы менеджмента качества» - 2001, №2.

Волчков С.А., Балахонова И.В



Содержание

1 Моделирование как основа BPI 1

2 Сущность модели «Как надо». 2

3 Разработка желаемой системы бизнес-процессов для предприятия    (модель «Как надо») 3

3.1 Первый этап разработки модели «Как надо» - определение нормативной модели.. 3

3.2 Второй этап разработки - определение модели потоков данных.. 4

3.3 Проектирование функциональной модели IDEF0 (модель «Как надо») 5

3.4 Соотнесение декомпозиции IDEF0-блоков с разработкой документации системы качества   7

4 Проблемы моделирования и предложение по их решению.... 8

Список использованной литературы... 9



1 Моделирование как основа BPI

Мировой опыт показывает, что успеха достигают те предприятия, которые работают на повышение своего потенциала (качества предприятия). Повышение потенциала предприятия возможно за счет непрерывного улучшения бизнес-процессов/BPI (Business Process Improvement). Предприятие, задавая вектор развития (стремление к достижению уровня мирового класса), описывает несколько видов желаемой системы бизнес-процессов(модель «Как надо»), поэтапное достижение которых определяет уровень мирового класса[7].  На каждом из этапов достижения желаемой системы бизнес-процессов используется цикл BPI (рис.1).

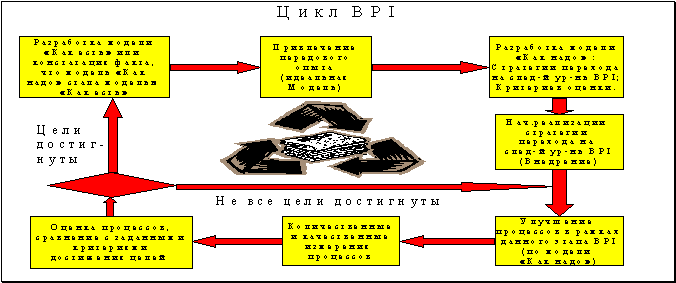

Рисунок 1 – Цикл BPI

Цикл BPI подразумевает:

-       Визуализацию системы бизнес-процессов в ее текущем состоянии, т. е. проектирование модели «Как есть»(методика экспресс-анализа текущего состояния предприятия);

-       Привлечение передового опыта – идеальной модели для промышленных предприятий, основанной на стандартах ERP(реализованные в информационной системе (далее-ИС) класса ERP)[3] и ИСО серии 9000 от 2000 г.[6];

-       Проектирование желаемой системы бизнес-процессов (модель «Как надо») для предприятия на базе анализа модели «Как есть» и идеальной модели;

-       Начало внедрения модели «Как надо» с помощью формализации и доведения до персонала необходимых требований (в результате принимается решение о готовности информационной системы предприятия, эксплуатационных площадок и пользователей к внедрению).

-       Улучшение бизнес-процессов при внедрении модели «Как надо», подразумевающее накопление статистики по операционному менеджменту, анализ данных и определение узких мест с их последующей локализацией;

-       Качественные и количественные измерения и оценки бизнес-процессов предприятия для возможности определения факта внедрения модели «Как надо». Когда результаты оценок бизнес-процессов предприятия не совпадают с планируемыми ( заложенными в модели «Как надо») необходимо возвратится к предыдущему этапу «Улучшение бизнес-процессов»;

-       Констатацию того факта, что модель «Как надо» стала моделью «Как есть» - предприятие вышло на более высокий уровень BPI.

  Моделирование бизнес-процессов  позволяет представить функционирование предприятия как систему взаимосвязанных бизнес-процессов. Управление предприятием как системой взаимосвязанных (интегрированных) бизнес-процессов определяет действие процессного и системного подходов, что позволяет перейти от функционального механистического, часто репрессивного менеджмента к процессному, гуманистическому, и тем самым преодолеть сложность процессов через вовлечение людей в управление, делегирование им полномочий и доверия [1].

Функционирование предприятия можно рассматривать с точки зрения различных людей: директора, акционера, лидера процесса, оператора процесса. Для каждой выделенной категории людей деятельность предприятия выглядит по разному, поэтому создаваемые ими модели отличны и в большинстве случаев не интегрированы.  Не интегрированность моделей порождает множество «узких мест», особенно  касающихся горизонтальных связей на предприятии [1].

Для средних промышленных предприятий при моделировании желаемой системы бизнес-процессов (модель «Как надо») предлагается использовать  идеальную модель, основанную на стандартах ИСО 9000 от 2000 г и ERP.  Идеальная модель описывает взаимодействие бизнес-процессов (элементы и подэлементы стандарта ИСО 9001 от 2000 г.), детализирующихся с помощью ERP-стандарта (с учетом всех типов производства: на склад, под заказ, поточное производство, дискретное производство)  до конкретных действий на рабочих местах.  Использование идеальной модели делает процесс проектирования модели «Как надо» более эффективным и менее трудоемким. Планируемый эффект внедрения модели «Как надо» достигается с помощью ИС класса ERP. Четкое выполнение действий на каждом рабочем месте определяет качество бизнес-процессов, последующая оценка которого позволяет установить факт внедрения модели «Как надо», а значит, и переход на более высокий уровень BPI [3].



2 Сущность модели «Как надо»

Сущность модели «Как надо» представлена на рисунке 2.

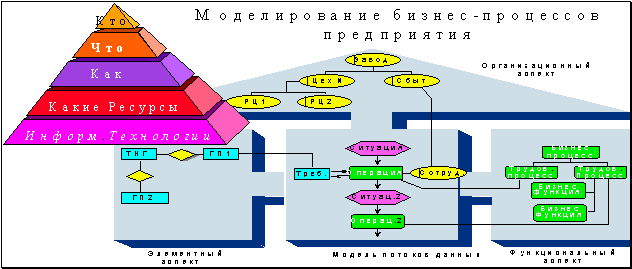

Рисунок 2  - Сущность модели «Как надо»

Для проектирования модели «Как надо» используются следующие составляющие, в основу определения которых  положен анализ идеальной модели  и модели «Как есть»

:

1.Организационный аспект описывает топологию предприятия (территориальные площадки, местоположения, единицы оборудования, стеллажи), оргструктуру; данный аспект отвечает на вопрос «Кто?»;

2.Элементный аспект описывает номенклатуру товара и услуг, спецификации продукции, техкарту изготовления, нормативы по стоимости и длительности изготовления продукции, требования к оборудованию и квалификации персонала, тесты для оценки качества изготовления продукции; данный аспект отвечает на вопрос «Что?»;

3.Функциональный аспект описывает структуру бизнес-процессов; данный аспект отвечает на вопрос «Как?»;

4. Модель потоков данных включает организационный, элементный и функциональный аспекты, где организационный и элементный аспекты описываются нормативной моделью. Модель потоков данных  определяет перечень укрупненных операций на предприятии и их взаимосвязи по информационным, материальным и финансовым потокам, которые будет использоваться в модели «Как надо», начиная с третьего уровня декомпозиции. Модель потоков данных отвечает на вопрос «Какие ресурсы задействованы при выполнении конкретных работ?». Модель потоков данных базируется на ИС предприятия (ИС класса ERP).

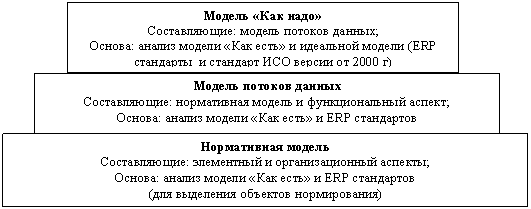

Рисунок 3 – Разработка модели «Как надо»



Разработка модели «Как надо» включает этапы по созданию нормативной модели предприятия и модели потоков данных (рис.3).





3 Разработка желаемой системы бизнес-процессов для предприятия    (модель «Как надо»)



3.1 Первый этап разработки модели «Как надо» - определение нормативной модели

Разработка нормативной модели (организационный и элементный аспекты, рисунок 2) является первым и наиболее сложным шагом в моделировании деятельности предприятия. От качества нормативной модели зависит качество внедрения модели «Как надо». Очевидно, что стопроцентной точности нормативов невозможно достичь сразу, поэтому деятельность по улучшению бизнес-процессов во многом  является деятельностью по уточнению нормативов.

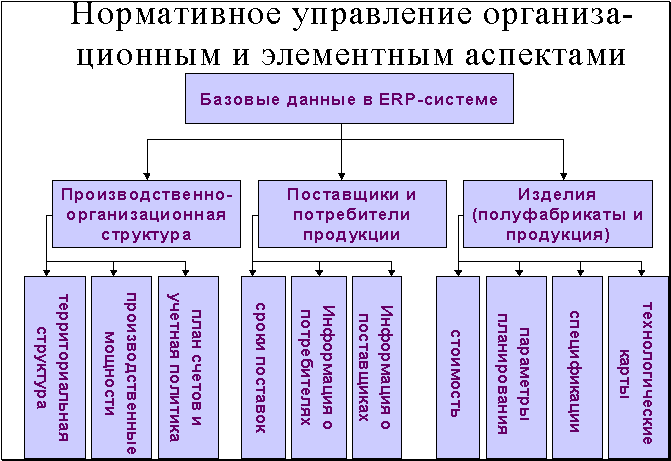

Рисунок 4 – Нормативная модель



Базовые данные для нормативного управления предприятия разбиваются на три группы тесно переплетающиеся друг с другом (рисунок 4):

-           Данные по производственно-организационной структуре предприятия (организационный аспект);

-           Данные по изделиям, полуфабрикатам и материалам (элементный аспект);

-           Данные по контрагентам (поставщики и потребители);

Базовые данные нормативной модели  ведутся в информационной системе предприятия (ИС класса ERP), где осуществляется нормирование и уточнение нормативов - нормативное управление предприятием, в рамках которого определяются «дыры» в нормативах и программа их уточнения.



3.2 Второй этап разработки - определение модели потоков данных

 Разработка модели потоков данных(модель DFD[4]) базируется на нормативной модели и на функциональном аспекте. Модель потоков данных описывает операции и потоки данных. Операции используются на 3-ем уровне декомпозиции бизнес-процессов модели «Как надо», где 1  и 2 уровни декомпозиции соответствуют элементам и подэлементам стандарта ИСО серии 9001:2000. В модели потоков данных представлены как операции, которые в настоящее время имеются на предприятии, так и те операции, которые необходимо ввести для возможности выхода на более высокий уровень BPI. Модель потоков данных характеризует оперативное управление предприятием.

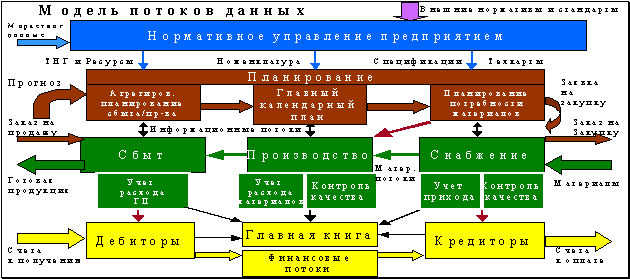

Рисунок 5 – Модель потоков данных

В модели потоков данных (рисунок 5) различаются 4 уровня деятельности (в соответствии с ERP-стандартами):

1.Нормативное управление предприятием, которое подразумевает  нормирование деятельности как самого предприятия, так и поставщиков и клиентов;

2.Планирование деятельности предприятия включает: годовое агрегированное планирование, формирование понедельного план-графика производства, планирование потребности материалов. Планирование деятельности предприятия осуществляется с учетом имеющихся ресурсов и мощностей (на базе нормативного управления предприятием);

3.Оперативное руководство подразумевает деятельность по сбыту, производству, снабжению, управлению запасами (управление данной деятельностью осуществляется с уровня «Планирование деятельности предприятия»);

4.Управление финансами и бухгалтерский учет подразумевает  управление счетами дебиторов и кредиторов, управление финансовыми потоками, бухгалтерский учет. Данная деятельность предприятия является отражением оперативного управления материальными потоками(уровень «Оперативное руководство»).



Логистика  модели потоков данных определяет три вертикали деятельности (в соответствии с ERP-стандартами):

I. Деятельность по работе с клиентами (управление требованиями);

II. Деятельность по производству продукта, в т.ч. и внутреннего (управление производством и внутренней деятельностью);

III. Деятельность по снабжению производства (управление субподрядчиками).

Диаграммы «Рабочие потоки» могут разрабатываться для детального уточнения информационного потока модели потоков данных.



3.3 Проектирование функциональной модели IDEF0 (модель «Как надо»)

В основе цикла BPI лежит разработка и внедрение функциональной модели предприятия «Как надо». С точки зрения SADT (Structured Analysis and Design Technique - методология структурного анализа и проектирования) модель может быть сосредоточена либо на бизнес-процессах предприятия, либо на его объектах [2]. SADT-модели, ориентированные на бизнес-процессы, принято называть функциональными моделями (стандарт IDEF0), а ориентированные на объекты (стандарт IDEF1) - моделями данных. Функциональная модель представляет с требуемой степенью детализации систему бизнес-процессов.

Первый и второй уровни декомпозиции модели «Как надо» (стандарт IDEF0) формируются, исходя из элементов и подэлементов стандарта ИСО серии 90001:2000(рисунок 6). Следующие уровни декомпозиции модели «Как надо» формируются на основании модели потоков данных (проектируется, исходя из анализа ERP стандарта  и модели «Как есть»).

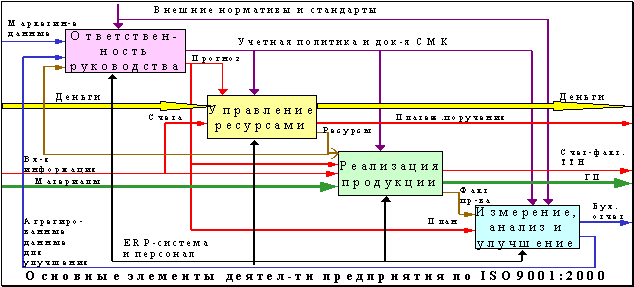

Рисунок 6



– Первый уровень декомпозиции модели «Как надо»

Модель «Как надо» проектируется с помощью IDEF0-диаграмм и характеризуется[5]:

-       Преобразующими блоками, которые преобразуют входной поток в выходной под действием управляющих воздействий при помощи механизмов.

-       Материальными, информационными и финансовыми потоками, описанными в модели потоков данных. Информационные потоки  делятся на три группы:

I - Ограничительная информация содержится в законах, подзаконных актах; международных, государственных и отраслевых стандартах; документации системы качества, регламентирующей работу подразделений предприятия; Данный информационный поток рассматривается в качестве управляющих воздействий на преобразующие блоки.

II – Описательная информация  содержится в чертежах , технических и иных описаниях, реквизитах и т.п. документах , являясь неотъемлемым компонентом в течение всего жизненного цикла продукта .

III - Предписывающая  информация - сведения о том как, при каких условиях и по каким правилам следует преобразовать объект  на входе в объект на выходе преобразующего блока.

-       Механизмами, которые подразделяются на организационные, описанные в нормативной модели, и технические, определяющие информационную систему предприятия (ИС класса ERP);

-       Управляющими воздействиями, которыми, например, могут быть документы системы качества.

Функциональное моделирование (модель «Как надо») сводится к обобщению операций и потоков из разработанной ранее модели потоков данных (на основании стандарта ИСО 9001 от 2000 г.) и проектированию графического скелета документации системы качества, как одного из управляющих воздействий.



3.4 Соотнесение декомпозиции IDEF0-блоков с разработкой документации системы качества

Преобразующие блоки в модели «Как надо» находятся между собой в отношениях иерархической подчиненности: деятельность – процесс – подпроцесс – операция – действие (рисунок 7).

Каждый преобразующий блок выполняется посредством механизма  и управляющих воздействий. Механизмами служат организационно-технические структуры и информационные системы, поддерживающие деятельность предприятия (организационно-техническая структура задается при проектировании нормативной модели, в дальнейшем используемой в модели потоков данных).

Согласно методологии IDEF0 каждый преобразующий блок выполняется посредством управления (ограничительная и предписывающая информации) . Предписывающая информация определяется моделью «Как есть» и ERP-стандартами и не является объектом проектирования модели «Как надо», тогда как ограничительная информация (документация системы качества) является. Таким образом, результатом проектирования  модели «Как надо» станет графический скелет документации системы качества с определенными критериями оценки качества данной документации.

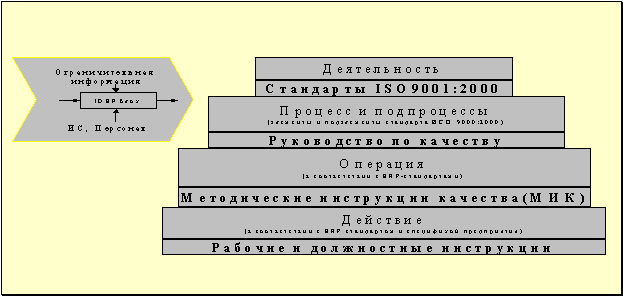

Рисунок 7 – Соотнесение преобразующих блоков с документацией системы качества



В модели «Как надо»  преобразующие блоки соотносятся с документацией системы качества:

1        Деятельность – совокупность бизнес-процессов, характеризующая нулевой уровень модели «Как надо». Деятельность преобразует входные потоки в выходные с использованием механизмов при управляющем воздействии со стороны внешней среды (государства, общества),  например,  стандарта ИСО 9001:2000 г.

2.      Процесс.  Преобразующие блоки первого уровня декомпозиции модели «Как надо» соответствуют элементам стандарта ИСО серии 9001:2000 г. Для каждого процесса ставится цель. Достижение целей всех процессов обеспечивает внедрение модели «Как надо», а значит, и переход предприятия на более высокий уровень BPI. Процессы протекают в соответствии с определенными целями, описанными в руководстве по качеству.

3.      Подпроцессы.  Преобразующие блоки второго уровня модели «Как надо» соответствуют подэлементам стандарта ИСО серии 9001:2000 г. Исходя из цели процесса, для каждого подпроцесса, входящего в него, определяется цель. Подпроцессы протекают в соответствии с определенными целями, описанными в руководстве по качеству.

4.      Операция – совокупность последовательно или параллельно выполняемых действий. Операция выполняется : а ) в соответствии с МИКами, являющимися третьим уровнем документации системы качества предприятии ; б ) с потреблением  ресурсов; в ) с соблюдением ограничений со стороны других операций и внешней среды (с соблюдением управляющих воздействий). Операции, относящиеся к бизнес-процессам «Управление ресурсами» и «Реализация продукции»[6] определяются в модели потоков данных (на базе анализа модели «Как есть» и ERP стандартов). Таким образом, на уровне операций происходит стыковка стандарта ISO 9001:2000 с промышленными ERP-стандартами.

5.      Действие. Действия  являются результатом декомпозиции операций. Действие выполняется в соответствии с инструкциями системы качества.

Внедрение модели «Как надо» обеспечивается за счет комплексного достижения целей процессов. Достижение цели каждого процесса возможно за счет комплексного достижения целей подпроцессов, образующих процесс. Достижение цели каждого подпроцесса  будет осуществлено посредством комплексного достижения целей операций, и т.д.

Таким образом, внедрение модели «Как надо» закладывается вплоть до каждого рабочего места и осуществляется посредством использования комплекта документации системы качества и взаимодействия  механизмов (ИС, персонал), процессов и потоков данных (информационных, материальных, денежных). Внедрению модели «Как надо» способствует интегрированная система управления предприятием на базе современных информационных технологий, например, ИС класса ERP (например, MFG/PRO).



4 Проблемы моделирования и предложение по их решению

Моделирование для предприятия нередко заканчивается тем, что разработанные модели пылятся на полках, и конечно оказались не актуальными и не нужными. А если учесть, что на создание модели уходит много времени и денег, то такой результат является маловыгодным и малоутешительным для предприятия. Причинами такого результата:

–      Отсутствие идеальной модели (стандарты ИСО 9000 от 2000 г. и ERP), что способствует увеличению срока создания модели и ее удорожанию;

–      Отсутствие информационной поддержки обеспечения внедрения и функционирования модели на предприятии (ИС класса ERP);

Предлагаемая в статье методика моделирования желаемой системы бизнес-процессов (модель «Как надо») позволяет в полной мере обеспечить контроль и оценку бизнес-процессов предприятия, детализирующихся до конкретных требований с помощью интегрированной информационной системы (ИС класса ERP). Используя ИС класса ERP, предприятие решает сразу 2 задачи:

-       Информационную поддержку внедрения, контроля и оценки модели предприятия;

-       Наличие идеальной модели предприятия, полностью или частично покрывающей стандарт ИСО 9001 от 2000 г. (полностью покрывает элементы «Управление ресурсами», «Реализация продукции»[6]), а также детализирующей элементы стандарта до конкретных автоматизированных действий на рабочих местах.

Проблема моделирования бизнес-процессов является актуальной для многих российских предприятий.  Данная проблема нашла отражение в одной из первоочередных задач целевой программы реструктуризации и конверсии оборонной промышленности «Разработка методики формализованного описания и анализа процессов, протекающих в ходе жизненного цикла изделия, и создание на основе данного формализованного описания системы обеспечения качества продукции в соответствии с требованиями стандарта ИСО 9000». В данном направлении проводятся работы НИЦ CALS- технологий «Прикладная логистика» [8].

Предлагаемая в статье методика моделирования  носит практический характер, так как предусматривает внедрение модели «Как надо» в рамках следующих этапов:

—  Экспресс-анализ текущего состояния процессов предприятия (модель «Как есть»);

—  Выработка рекомендаций построения рациональной технологии работы подразделений и предприятия в целом (модель «Как надо») на базе современных информационных технологий и передового опыта (идеальная модель), сочетающего ERP стандарты, SADT-методологию, систему менеджмента качества  (на базе стандартов ИСО серии 9000 от 2000г.);

—   Обучение персонала предприятия комплексному использованию ERP стандартов, SADT-методологии, системы менеджмента качества;

—  Поддержка внедрения модели «Как надо» на базе ИС класса ERP и системы менеджмента качества на предприятии;

—   Оценка эффективности внедрения и использования на предприятии модели «Как надо».



Список использованной литературы

1        Лапидус В.А., Рекшинский А.Н. Диалог консультанта с руководителем компании: - Н. Новгород: СМЦ «Приоритет», 2000. –84 с.

2        Давид Марка, Клемент Марк Гоуэн. Методология структурного анализа и проектирования: Пер. с англ. – М: 1993. - 240 с.

3        Кутыркин С.Б., Волчков С.А., Балахонова И.В. Повышение качества предприятия с помощью информационных систем класса ERP// Методы менеджмента качества.-2000.-№ 4.

4        Маклаков С.В. BPWin и ERWin. CASE-средства разработки информационных систем. –М.: Диалог-Мифи, 1999. –256 с.

5        Методология функционального моделирования IDEF0. Руководящий документ. – М.:ГОССТАНДАРТ РОССИИ, 2000. – 62 с.

6        Проект МС ИСО 9001:2000 «Системы менеджмента качества. Требования». Перевод с англ. – Н.Новгород: СМЦ «Приоритет», 2000. – 33 с.

7        Ian Warnock. Мanufacturing and Business Excellence Strategies, Techniques and technology – Prentice Hall Europe, 1996. – 534 c.

8        www.cals.ru. НИЦ CALS-технологий «Прикладная логистика». Моделирование, анализ и реинжиниринг бизнес-процессов.
